Диафрагмы жесткости предназначены для применения в многоэтажных жилых и общественных зданиях промышленных предприятий с высотами этажей 2,8м; 3,3м; 4,2м и техподпольем высотой 2 м.
Производство диафрагм осуществляется в соответствии с требованиями СТБ 1331-2002 «Диафрагмы жесткости железобетонные. Технические условия».
Диафрагмы жесткости изготавливаются по рабочим чертежам серии 1.020 – 1/87 выпуск 4-1 «Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных предприятий».
Диафрагмы жесткости изготавливаются из тяжелого бетона классов, морозостойкости и водонепроницаемости, указанных в проектной документации, но не ниже F 100 и W 2.
На верхней грани диафрагм жесткости предусмотрены петлевые выпуски для соединения диафрагм между собой и плитами перекрытия.
В диафрагмах жесткости предусмотрены вертикальные штрабы для пропуска электропроводки.
Маркировка диафрагм принята по ГОСТ 23009-78 «Обозначение типа конструкций»:
Д – диафрагма жесткости сплошная;
ДП – диафрагма жесткости с проемом;
1Д – диафрагма жесткости сплошная с одной полкой;
2Д – диафрагма жесткости сплошная с двумя полками:

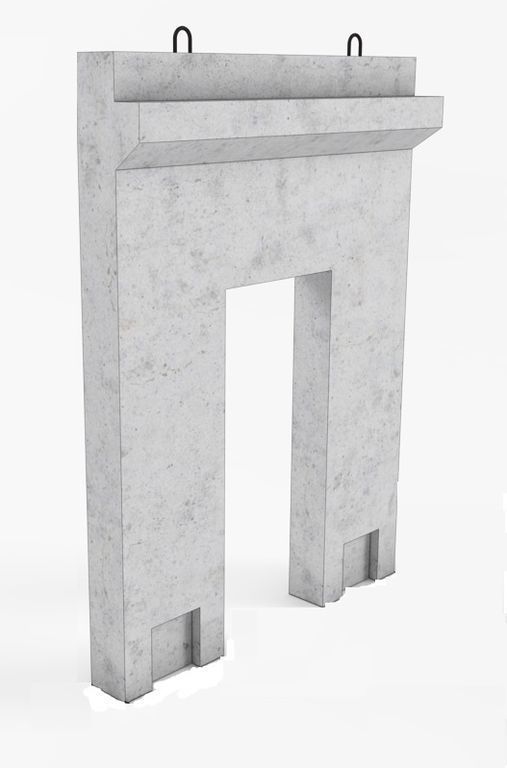

1ДП (2ДП) – диафрагмы жесткости с одной (с двумя) полками с проемами, расположенными по середине;
1ДПК (2ДПК) – диафрагмы жесткости с одной (с двумя) полками с
проемами, расположенными по краю.
| Обозначение стандарта | СТБ 1331-2002 |
| Номер серии и выпуска рабочих чертежей | 1.020-1/87 |
| Класс бетона | С18/22,5; С20/25; С25*30; С32/40 |
| Морозостойкость | F100 |
| Водонепроницаемость | W2 |
| Класс пожарной опасности | К0 |
| Отпускная прочность | Зимний период – 90 |
| Летний период – 70 | |
| Габаритные размеры | Длина, мм – 1970…4770 |
| Ширина, мм – 1180…3160 |
